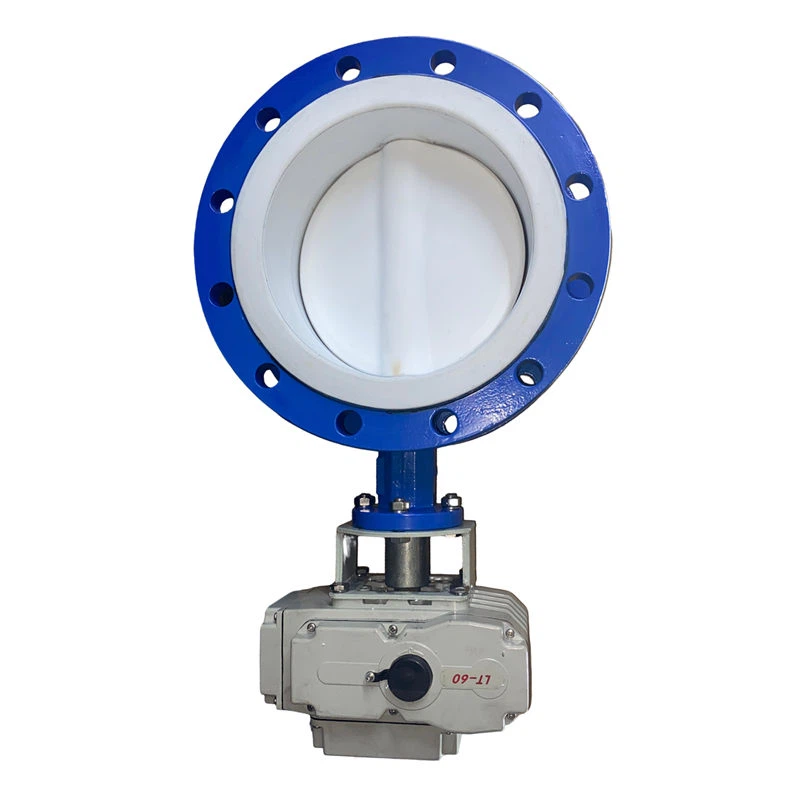

Ductiel ijzer Volledig gevoerde PTFE Flense vlinderklep (elektrisch type)
Productintroductie
Het ductiele ijzer volledig met PTFE gevoerde flensde vlinderklep heeft een hoogwaardig ductiel ijzeren lichaam met volledige PTFE-voering, waardoor uitzonderlijke corrosieweerstand wordt geleverd tegen sterke zuren, alkalis en verschillende organische oplosmiddelen. Speciaal ontworpen voor corrosieve vloeistofafhandeling in chemische, farmaceutische en milieu-industrie, deze klep is uitgerust met een krachtige elektrische actuator voor snelle respons en precieze controle. De flensverbinding zorgt voor eenvoudige installatie en betrouwbare afdichting, die voldoen aan de PN16 -drukbeoordelingseisen. Extra anti-corrosie-behandeling op het kleplichaamsoppervlak verlengt de levensduur van de services verder.
Productfuncties
Volledige PTFE -voering
Volledige PTFE -dekking op lichaam, schijf en stoel biedt uitstekende corrosieweerstand, geschikt voor extreme pH -omstandigheden (0-14).
01
Handige elektrische werking
Gladde en betrouwbare actuatorprestaties met zowel aan\/uit als modulerende besturingsopties.
02
Hogedrukafdichting
Multi-layer afdichtingsstructuur garandeert nul lekkage op 0. 6-1. 6mpa werkdruk.
03
Robuuste constructie
Ductile Iron Body biedt een superieure sterkte en impactweerstand met de levensduur van de dienst van meer dan 10 jaar.
04
Eenvoudige installatie
Standaardflenzen voldoen aan GB\/T- en ANSI -specificaties voor snelle pijplijnverbinding.
05
Productvoordelen
Uitzonderlijke corrosieweerstand
Volledige PTFE -voering is bestand tegen 98% zwavelzuur, 36% zoutzuur en andere agressieve media.
Hoog automatiseringsniveau
Elektrische actuator maakt externe controle en systeemintegratie mogelijk voor verbeterde efficiëntie.
Lange dienstverlening
Geoptimaliseerd ontwerp- en premium -materialen zorgen voor betrouwbare prestaties in barre omstandigheden.
Goedkoper
Meer concurrerende prijzen in vergelijking met geïmporteerde equivalenten met equivalente prestaties.
|
DN Nominale diameter |
Grootte (mm) |
|||||||||
|
L |
H2 |
H1 |
1. 0 mpa |
1.6MPa |
||||||
|
D |
D1 |
Z-Ød |
D |
D1 |
Z-Ød |
|||||
|
mm |
inch |
D341F-10/16 D341F-10C/16C D341F-10P/16P |
||||||||
|
50 |
2" |
108 |
143 |
85 |
160 |
125 |
4-Ø18 |
160 |
125 |
4-Ø18 |
|
65 |
2.5" |
112 |
157 |
93 |
180 |
145 |
4-Ø18 |
180 |
145 |
4-Ø18 |
|
80 |
3" |
114 |
178 |
100 |
195 |
160 |
4-Ø18 |
195 |
160 |
8-Ø18 |
|
100 |
4" |
127 |
185 |
110 |
215 |
180 |
8-Ø18 |
215 |
180 |
8-Ø18 |
|
125 |
5" |
140 |
206 |
120 |
245 |
210 |
8-Ø18 |
245 |
210 |
8-Ø18 |
|
150 |
6" |
140 |
225 |
160 |
280 |
240 |
8-Ø23 |
280 |
240 |
8-Ø23 |
|
200 |
8" |
152 |
275 |
245 |
335 |
295 |
8-Ø23 |
335 |
295 |
12-Ø23 |
|
250 |
10" |
165 |
326 |
260 |
390 |
350 |
12-Ø23 |
405 |
355 |
12-Ø26 |
|
300 |
12" |
178 |
333 |
300 |
440 |
400 |
12-Ø23 |
460 |
410 |
12-Ø26 |
|
350 |
14" |
190 |
393 |
320 |
500 |
460 |
16-Ø23 |
520 |
470 |
16-Ø26 |
|
400 |
16" |
216 |
438 |
330 |
565 |
515 |
16-Ø23 |
580 |
525 |
16-Ø30 |
|
450 |
18" |
222 |
488 |
380 |
615 |
565 |
20-Ø26 |
640 |
585 |
20-Ø30 |
|
500 |
20" |
229 |
540 |
390 |
670 |
620 |
20-Ø26 |
715 |
650 |
20-Ø33 |
|
600 |
24" |
267 |
615 |
450 |
780 |
725 |
20-Ø30 |
840 |
770 |
20-Ø36 |
|
700 |
28" |
292 |
660 |
480 |
895 |
840 |
24-Ø30 |
910 |
840 |
24-Ø36 |
|
800 |
32" |
318 |
720 |
580 |
1010 |
950 |
24-Ø34 |
1020 |
950 |
24-Ø39 |
|
900 |
36" |
330 |
785 |
625 |
1110 |
1050 |
28-Ø34 |
1120 |
1050 |
28-Ø39 |
|
1000 |
40" |
410 |
900 |
660 |
1220 |
1160 |
28-Ø34 |
1255 |
1170 |
28-Ø42 |
|
1200 |
48" |
470 |
1070 |
780 |
1450 |
1380 |
32-Ø41 |
1485 |
1390 |
32-Ø48 |
Basisinformatie
|
Model nr. |
D41X / D341X / D641X / D941X |
Verbindingsformulier |
Flens |
|
Structuur |
Centrumafdichting |
Afdichtingsvorm |
Kracht verzegeld |
|
Klepstam |
Normaal |
Werkdruk |
{{{0}}}. 6mpa \/ 1.0mpa \/ 1.6mpa \/ 2.5mpa \/ class150 |
|
Werktemperatuur |
Normale temperatuur (-40 graad |
Materiaal van afdichtingsoppervlak |
Zacht verzegeld \/ hard afgedicht |
|
Kleplichaam |
Gieten |
Standaard |
API 609, EN 593, MSS SP67, BS 5155 |
|
Sollicitatie |
Industrieel gebruik, industrieel watergebruik, huishoudelijk gebruik |
Zittend materiaal |
EPDM, NBR, PTFE, FKM |
|
Certificering |
ISO9001 |
Stroomweerstand |
Lage weerstand |
|
Transportpakket |
Exporteer houten krat |
Specificatie |
Dn 25 - dn2400 |
|
Oorsprong |
China |
HS -code |
8481804090 |
|
Productiecapaciteit |
50, 000 stukken\/jaar |
|
|
Technische parameters
|
Maat |
Dn 32- dn600 |
Dn 650- dn2000 |
|
Werkdruk |
16Bar |
10 bar |
|
Schelp |
24 mars |
15 bar |
|
Zegel |
18Bar |
11Bar |
|
Bedrijfstemperatuur |
-45 graad ~ +150 diploma |
|
|
Werkomgeving |
Ballast en Bilge System chemische verwerking ontziltingsinstallaties |
|
|
Rijmethode |
Handhendel wormwiel elektrisch pneumatisch |
|
Uitvoerende normen
|
Ontwerpstandaard |
EN 593, MSS SP67, API 609, BS 5155 |
|
Inspectie & test |
API 598, ISO 5208, EN 12266 |
|
Einde standaard |
ANSI B16.1 Cl. 125LB & B16.5 Cl. 150lb |
|
Als 2129 Tabel D&E |
|
|
BS 10 Tabel D&E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B \/ JIS B 1511 \/2210 (5K & 10K) |
|
|
MSS SP44 Cl. 150lb |
|
|
Awwa C207 |
|
|
SABS 1123 Tabel 1000\/3 & Tabel 1600\/3 |
|
|
Aangesproken |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Bovenste flens |
ISO 5211 |
